Radiátory panelové - KORAD - klasik / VK

Typové zhotovení

Zvětšit Zvětšit Zvětšit Zvětšit Zvětšit Zvětšit

Technické informace

Tepelný výkon
Tepelné výkony radiátorů Korad a jejich shoda s STN 06 110 a STN 06 1122 byly osvědčeny certifikátem Technického zkušebního ústavu v Píšťanech. Měření výkonů podle EN 442 bylo provedeno ve zkušebně Technické univerzity v Stuttgartu a registrace datových listů radiátorů v Německém ústavě pro normy DIN CERTCO v Berlíně.

Materiál
Panelový radiátor KORAD a konvektor je vyrobený z ocelového plechu válcovaného za studena podle DIN 1623, STN 42 0127.

Popis výrobku
Deska radiátoru je vyrobená z dvou výlisků, po obvodě švovým svárem a ve vertikálních propisech bodovými odporovými sváry. Rozestup os vertikálních kanálků je 33,33 mm. Všechny typové řady s výjimkou typu 10 a 20 jsou ve vyhotovení s rozšířenou přestupnou plochou, která je bodově přivařená na vertikálních kanálcích těles (tato plocha zvyšuje tepelný výkon o cca 30%)

Radiátor typ Ventil-Kompakt (VK) je dodávaný se speciální garnitúrou pro spodní připojení a ventilovou vložkou s přestavitelnými hodnotami Kv.

Připojovací závit
  • TYP P 90 - 4 x G 1/2 ”- vnitřní závit
  • TYP Ventil-Kompakt - 2 x G 1/2 ” - vnitřní závit pro odvzdušnění, 2 G x 1/2 ”
    Vnitřní závit, rozestup 50 mm ± 0,5 mm pro připojení od spodu tělesa
  • Připojovací rozestup = stavební výška H - 54 mm
Povrchová úprava
  • odmastění
  • základní fosfátová vrstva
  • elektroforeticky nanesený tlak
  • jako konečná krycí vrstva elektrostaticky nanesená prášková barva odstín RAL 9010
Tlak

Zkušební tlak - 1,3 MPa, provozní tlak - 1.0 Mpa

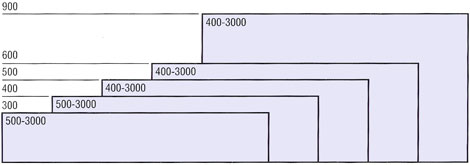

Výšky a délky radiátorů

Pozn.: Radiátory typu VK a 11K jsou vyráběny pouze do délky 2000 mm
